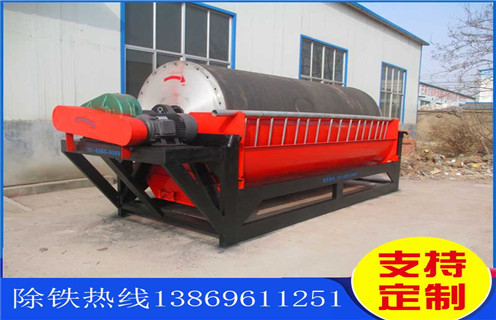

山東順流濕式磁選機_結構工作原理圖_山東順流濕式磁選機怎么處理如何調整及工藝流程圖，下順流河沙水選磁選機(又稱CTS型下順流永磁筒式磁選機)是專為河沙、海沙等濕性砂石物料設計的高效磁選設備，以永磁磁系產生穩定強磁場為核心，采用下部給礦、水流與滾筒旋轉方向一致的下順流工作模式，實現河沙中鐵磁性礦物(如磁鐵礦、磁黃鐵礦等)與非磁性砂石的高效分離，同時兼具水洗脫泥功能，可大幅提升河沙品質和鐵精粉回收率。作為河沙資源化利用和洗砂生產線的關鍵設備，其核心作用是清除河沙中的磁性雜質、提取有價鐵礦物，既能為建筑用砂提供純凈原料，又能回收鐵精粉創(chuàng )造額外經濟效益，適配中小型洗砂廠、河道清淤項目、砂石骨料加工廠等連續運行工況。

一、山東順流濕式磁選機_結構工作原理圖_山東順流濕式磁選機怎么處理如何調整及工藝流程圖

該設備屬于濕式永磁磁選機的主流機型，與半逆流(CTB)、逆流(CTN)機型相比，具有**處理量大、結構簡單、能耗低**等顯著優勢，主流型號包括CTS600×1800、CTS750×2200、CTS900×2400等，可根據河沙處理量、磁性礦物含量、給料粒度等需求靈活選型，適配不同規模的河沙處理生產線。

二、山東順流濕式磁選機_結構工作原理圖_山東順流濕式磁選機怎么處理如何調整及工藝流程圖核心結構組成

下順流河沙水選磁選機結構設計兼顧高效分選與穩定運行，核心由永磁磁系、分選槽體、傳動系統、給排料機構及支撐框架五大模塊組成，部分高端型號增設耐磨防護、自動沖洗及變頻調速裝置，提升設備耐用性與智能化水平。

(一)永磁磁系

永磁磁系是磁選的核心部件，決定設備的分選能力，主要由稀土永磁體(釹鐵硼)或鐵氧體磁塊、導磁板、非導磁不銹鋼外殼組成，采用**磁塊交叉排列**與**大磁包角**(160-175°)設計，優化磁場分布。永磁體采用高性能釹鐵硼材料，磁表強度可達**3800-6000高斯**，磁場穩定持久，使用壽命長達8-10年，無需通電勵磁，節能環保;導磁板采用優質低碳鋼板，用于引導磁場方向，增強磁場梯度，確保能有效吸附河沙中的磁性礦物;非導磁不銹鋼外殼(304/316材質)兼具耐磨、耐腐蝕特性，表面可貼耐磨陶瓷片，防止河沙沖刷磨損，保護內部磁塊不受損壞。

(二)分選槽體

分選槽體是物料分選的核心區域，采用下部給礦、下順流設計，主要由槽體本體、泛水板、尾礦堰板、精礦沖洗裝置組成，材質為碳鋼或不銹鋼，內襯耐磨橡膠或聚氨酯，延長使用壽命。槽體本體呈U型結構，為河沙與水流提供穩定的分選空間;泛水板設置在給礦口，使礦漿均勻分布并形成穩定流層，避免局部流速過快導致磁性礦物流失;尾礦堰板可調節高度，控制尾礦排出速度，確保分選時間充足;精礦沖洗裝置配備高壓噴頭，在精礦卸料區沖洗磁性礦物表面的附著泥沙，提升鐵精粉品位(可達30-45%)。

(三)傳動系統

傳動系統為設備提供穩定動力，主要由減速電機、主動滾筒、從動滾筒、軸承座及三角皮帶組成，部分型號采用**變頻調速**設計，適配不同處理量需求。減速電機提供低速大扭矩動力，轉速控制在**15-25r/min**，確保磁性礦物充分吸附與卸料;主動滾筒與從動滾筒采用無縫鋼管制作，表面包裹耐磨橡膠或陶瓷，防止河沙磨損與打滑;軸承座采用全密封防水設計，抵御河沙與水分侵蝕，降低維護頻次;三角皮帶傳動平穩，噪音低，便于維護更換。

(四)給排料機構

給排料機構實現物料的均勻給入與高效排出，主要由下部給礦斗、精礦收集槽、尾礦排出槽及導流板組成。下部給礦斗采用傾斜設計，配備格柵篩網，預先去除河沙中的大塊雜質(如石塊、樹枝等)，防止設備卡阻;精礦收集槽設置在滾筒下方，承接沖洗后的鐵精粉，通過溜槽輸送至精礦池;尾礦排出槽與水流方向一致，非磁性河沙經脫泥后通過尾礦槽排出，實現“磁選+水洗”一體化作業;導流板引導水流均勻流動，避免局部渦流影響分選效果。

(五)支撐框架

支撐框架作為設備的基礎結構，采用型鋼焊接成型，表面經噴砂除銹與防腐處理，具備足夠的承重能力和抗沖擊性能，可抵御河沙輸送過程中的震動和沖擊?？蚣芘鋫渌秸{節裝置，可根據安裝場地調整設備水平度，確保分選槽體水流平穩;部分型號增設移動輪組，便于設備搬遷與維護，適配河道清淤等移動作業場景。
