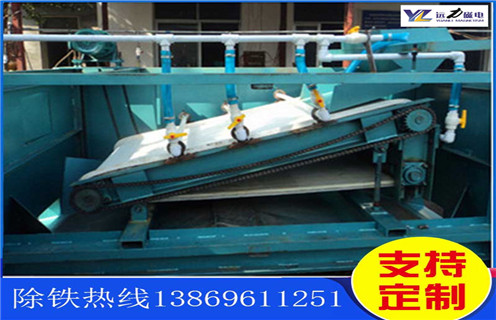

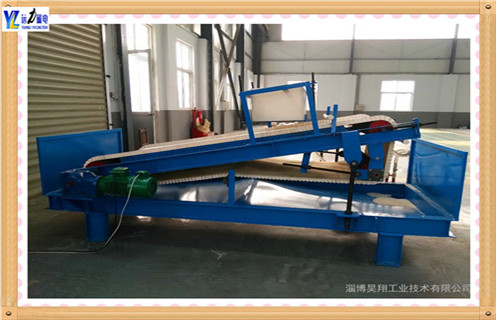

貴州平板磁選機工作原理_貴州平板磁選機工作原理使用范圍永磁排列圖工作原理_選礦規格參數及執行標準，平板磁選機是一種利用永磁體或電磁體產生的磁場，在平面狀分選區域內實現磁性礦物與非磁性礦物分離的磁選設備。其核心特征是采用平板式磁系布局，使分選過程在相對平整的空間內完成，具有結構緊湊、分選界面清晰、操作便捷等優勢。該設備主要用于細粒級(通常為0.074mm-5mm)磁性礦物的分選提純，或非金屬礦物、工業原料中的磁性雜質去除，廣泛應用于礦山、冶金、建材、化工、環保等多個領域。與滾筒式磁選機相比，平板磁選機在處理細粒級物料時分選精度更高，且便于與其他設備組合形成流水線作業，尤其適用于對分選純度要求較高的場景。

根據磁系類型，平板磁選機可分為永磁平板磁選機和電磁平板磁選機。永磁型依靠高性能永磁材料持續產生磁場，具有能耗低、運行穩定的特點，是當前主流類型;電磁型通過通電線圈產生磁場，可靈活調節磁場強度，適用于對磁場參數要求動態調整的特殊工況。

一、貴州平板磁選機工作原理_貴州平板磁選機工作原理使用范圍永磁排列圖工作原理_選礦規格參數及執行標準核心結構組成

平板磁選機的結構設計圍繞“均勻給料-磁場分選-精準排料”的核心流程展開，關鍵組成部分包括磁系裝置、分選機構、給排料系統、驅動裝置及控制系統，各部分協同作用確保分選效率與精度。

1. 磁系裝置

磁系是決定設備分選能力的核心部件，主要由磁源、磁軛和磁屏蔽組成。永磁型磁系多采用釹鐵硼(NdFeB)、釤鈷(SmCo)等高性能永磁材料，通過階梯式、平鋪式或交錯式排列形成均勻且梯度合理的磁場區域，磁場強度通?？蛇_8000-15000高斯，可根據物料磁性差異定制調整。磁軛采用低碳鋼材質，用于匯聚磁場線，增強分選區域的磁場強度;磁屏蔽則采用導磁材料包裹磁系非工作區域，防止磁場外泄對周邊設備及操作人員造成影響。

電磁型磁系由鐵芯和通電線圈組成，鐵芯采用高導磁硅鋼片疊壓而成，線圈通過調節輸入電流改變磁場強度，調節范圍可覆蓋5000-20000高斯，適配不同磁性物料的分選需求。

2. 分選機構

分選機構是物料完成分選的核心場所，主要包括分選平板、輸送帶(或刮板)和卸礦裝置。分選平板為傾斜布置的平面結構，與磁系緊密貼合，形成穩定的分選磁場區域，平板材質通常為不銹鋼或耐磨陶瓷，確保表面光滑且耐物料磨損。輸送帶(或刮板)采用耐磨損、抗磁性的橡膠或聚氨酯材質，沿分選平板表面勻速運行，帶動物料完成分選過程。

卸礦裝置分為磁性產物卸礦和非磁性產物卸礦兩部分：磁性產物通過刮板或磁場減弱區自然脫落，非磁性產物則沿分選平板傾斜面直接排出。部分高端機型配備可調式卸礦擋板，可精準控制兩種產物的分離界面，提升分選精度。

3. 給排料系統

給料系統由給料斗、振動給料機和布料器組成，核心作用是實現物料的均勻、穩定給料。振動給料機通過高頻振動將物料從給料斗中勻速輸送至布料器，布料器采用分流式結構，確保物料在分選平板寬度方向上均勻分布，避免局部物料堆積影響分選效果。排料系統由磁性產物排料槽和非磁性產物排料槽組成，槽體采用傾斜設計并內襯耐磨材料，減少物料殘留和磨損，同時可根據生產需求調整排料口大小，控制排料速度。

4. 驅動裝置

驅動裝置為輸送帶(或刮板)的運行提供動力，主要由變頻電機、減速器和傳動齒輪組成。變頻電機可實現轉速的無級調節，進而調整物料在分選區域的停留時間，適配不同粒度和磁性的物料分選;減速器采用硬齒面減速結構，具有傳動效率高、噪音低、壽命長的特點;傳動齒輪采用淬火處理，增強耐磨性，確保動力傳輸的穩定性。
